Im Rahmen des Ausbaus regenerativer Energien spielt die Windenergie eine große Rolle. Aus der Perspektive der Standortplanung muss dabei das Konfliktfeld Windenergieanlage (WEA) und Fledermausschlag besonders berücksichtigt werden. Durch den §44 des Bundesnaturschutzgesetzes wird bei Tötungen von Fledermäusen ein individueller Schutz gewährt. Um diesen Einzuhalten, wurde im Rahmen des Projekts Renebat in 3 Förderzeiträumen eine Standardisierung des Gondelmonitorings etabliert. Dieses Projekt setzt seit 2007 batcorder für diese Aufgabe ein. Die Berichte zu Renebat II und Renebat III sind frei verfügbar. Basierend auf unseren Erfahrungen haben wir einige Tipps für die Anwendung zusammengestellt. Weiterhin haben wir einige Handreichen zum Gondelmonitoring und zur Auswertung der Daten zusammengestellt.

batcorder 3 und WKA-Erweiterung

Die mitgelieferte Mikrofonscheibe aus Kunststoff (Grenzflächenmikrofon) wurde speziell für den batcorder entwickelt. Das Mikrofon ist weitestgehend vergleichbar mit der Lösung des BMU Forschungsvorhabens zu Onshore Windenergie der Universität Hannover. Dadurch können die mit der batcorder WKA-Erweiterung erhobenen Daten auch mit den veröffentlichten Ergebnissen verglichen werden (bei identischen batcorder Einstellungen). Die Mikrofonscheibe wird in eine 10cm große Bohrung auf der Unterseite der Gondel eingelassen.

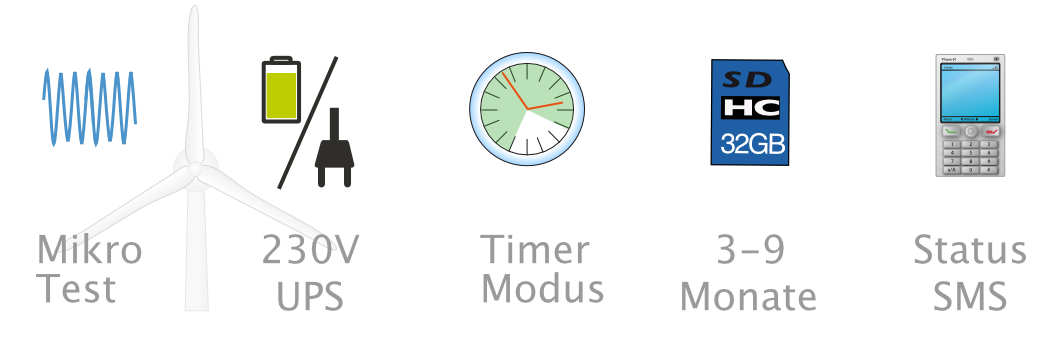

Das batcorder WKA-Steuermodul übernimmt unter anderem die Kontrolle über die Stromversorgung des batcorders. Das Modul wird tagsüber durch das Standard batorder Netzteil aus dem 230V-Netz der WKA gespeist und lädt den angeschlossenen 6V-Bleigelakku. Startet der batcorder, trennt sich das Steuermodul selbstständig vom Netz. Der Bleigelakku versorgt jetzt das Steuermodul und den batcorder. Der batcorder ist dann galvanisch vom 230V-Stromnetz der WKA getrennt. Dadurch wird verhindert, dass Störungen des 230 Volt-Netzes der WKA ihren Weg bis zum batcorder finden. Eine optimale Qualität der Aufnahmen wird dadurch möglich. Sollte das 230V-Netz der WKA länger ausfallen, kann der Bleigelakku den batcorder bis zu 14 Tage mit Strom versorgen (USV-Funktion).

Zum Ende der Aufnahmenacht versendet das WKA-Steuermodul eine Status-Mitteilung per SMS an eine beliebige Handyrufnummer, so dass Sie immer einen aktuellen Überblick über die Aufnahmeanzahl der letzten Nacht, der Gesamtanzahl der Aufnahmen und der Speicherbelegung der SDHC-Karte haben. Auch Störungen in der Stromversorgung werden ihnen so mitgeteilt. Sie benötigen hierzu nur eine gewöhnliche SIM-Karte, die Sie einfach selbst installieren können. Voraussetzung ist natürlich, dass am WKA-Standort ein ausreichend gute Handynetzabdeckung besteht.

Grundsätzliche Überlegungen zur akustischen Erfassung an WEAs

Grundsätzlich ist die Gondel einer WEA-Anlage ein suboptimaler Standort für die hochqualitative Erfassung von Ultraschalllauten. Extreme Witterungsbedingungen strapazieren das verwendete Mikrofon und können zu Verlust an Sensitivät führen. Teils starke elektromagnetische Felder und akustische Störgeräusche können zur Aufnahme von Nicht-Fledermauslauten führen. Monitoring über mehrere Jahre, wie es mittlerweile Standard ist, ist nur mit regelmäßiger Wartung der Erfassungsgeräte möglich. Die Mikrofone altern frühzeitig und sollten spätestens nach einem Jahr überprüft werden. Auch sollten die Geräte vor dem Winter (Frost) abgebaut werden.

Je nach Anlagentyp und Einbauort des Gerätes in der Gondel, kann es zu mehr oder weniger Störungen kommen. Bei den meisten Anlagen ist der Einsatz des batcorders problemlos möglich, aber manche Anlagentypen scheinen stärkere akustische Störungen zu erzeugen (Klappern, Quietschen, starke Störungen der Stromversorgung). Eine frühzeitige Planung und Absprache mit den Betreibern bzw. Herstellern der Anlagen ist deshalb notwendig. Eventuell sind Testläufe im Vorfeld sinnvoll. Wir beraten Sie gerne, damit optimale Ergebnisse erzielt werden.

Installation und Einsatz

Da für die Installation ausgebildete Techniker vom WKA-Hersteller oder -Betreiber benötigt werden, sollten Sie den Einsatz der Lösung frühzeitig abstimmen. Wir können über die grundlegende Hilfe zu den Einstellungen des batcorders und zum Aufbau der Erweiterung leider keine Leistungen anbieten.

Mittlerweile wurde die Erweiterung auf zahlreichen unterschiedlichen Anlagentypen erfolgreich installiert. Die Erfahrungen zeigen, dass ältere Anlagen und Getriebeanlagen dazu tendieren, mehr Störungen zu erzeugen. Diese führen zu einer größeren Anzahl Aufnahmen, stören jedoch in der Regel nicht die Erfassung von Fledermäusen. Nur in wenigen Fällen lagen Störungen vor, die Fledermausrufe komplett überlagern. Dort kann erst nach Beseitigung der Störungen ein Monitoring durchgeführt werden. Es hat sich auch gezeigt, dass der Einbauort unter Umständen entscheidend für die Anzahl Störungen ist, das bedeutet dieser sollte gut geplant werden. Eine Abdeckung des Mikrofons von Innen mit Schaumstoff kann zusätzlich hilfreich sein.

Manche Anlagen, so zum Beispiel Senvion oder GE, erzeugen Spannungsspitzen am Stromanschluss, so dass es zu Defekten des Netzteils oder im schlimmsten Falle des Steuermoduls kommen kann. Mittlerweile liefern wir spezielle Netzteile, die besser vor solchen Schäden geschützt werden. Zur Sicherheit können Schutzfilter zwischen Netzteil und Steckdose geschaltet werden. Dabei ist zu beachten, dass einfache Filter, wie sie im Hausbereich eingesetzt werden, in der Regel nicht ausreichend sind. In Absprache mit Senvion kann bei deren Anlagen unter Umständen auch auf ein spezielles 12V Netzteil zurückgegriffen werden.

Lieferumfang und Zubehör

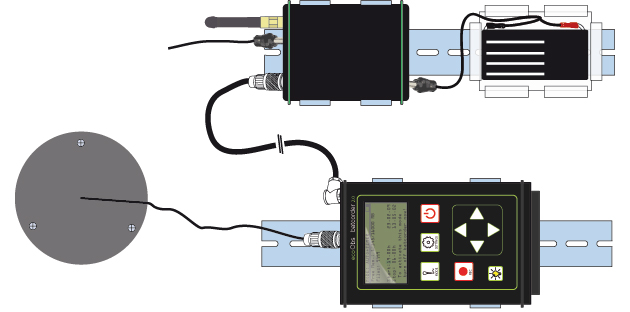

Ausgeliefert wird die WKA-Erweiterung zum batcorder mit dem Steuermodul (Steuerung der Stromversorgung und GSM-Modul zum Versenden der Status-SMS), Tragschienen und Befestigungsmaterial für die einzelnen Komponenten. Ebenso befindet sich die Mikrofonscheibe inklusive dem Mikrofon im Lieferumfang.

Standard-Lieferumfang

• Steuermodul inkl. GSM-Modul
• Mikrofonscheibe inkl. kalibriertem Mikrofon
• Anschlusskabel inkl. Bleigelakku

Sie benötigen weiterhin

• batcorder 2.0, batcorder 3.0
• SDHC Karte
• SIM-Karte zum Versenden von SMS (Voraussetzung für die SMS-Funktion ist ein ausreichend guter Handyempfang am Standort. D- und E-Netz kann verwendet werden)

Windleitfäden und Gondelmonitoring

Bei falschen Einstellungen kann die Aktivität deutlich unterbewertet werden (um mehrere 100%) und somit einen deutlich höheren Fledermausschlag zur Folge haben. Wir haben Korrekte Einstellungen beim Gondelmonitoring zusammengestellt.

Gerne können Sie sich als Gutachter, Behörde oder Naturschutzverband an uns wenden, wenn Sie hierzu weitere Informationen benötigen. Wir bieten Ihnen eine umfangreiche Beratung. Da dies über unseren normalen Support hinausgehen kann, können dabei Kosten für Sie entstehen.

---
