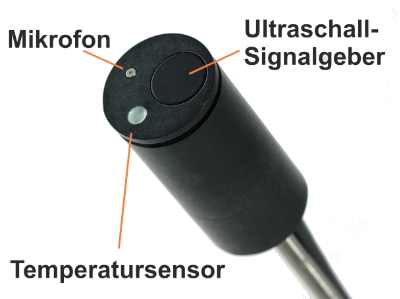

Die immer höheren WEA mit immer größeren Rotoren machen es nötig, dass Fledermäuse heute nicht nur aus der Gondel erfasst werden, sondern auch zusätzliche Mikrofone zum Beispiel im Bereich der Rotorunterspitze installiert werden müssen. Wir haben dafür in Zusammenarbeit mit WEA-Turm-Herstellern und mit WEA-Herstellern eine neuartige Mikrofonlösung entwickelt. Diese beinhaltet neben dem Mikrofon ebenso einen Schallgeber, um einen täglichen Mikrofontest durchzuführen. Damit haben wir quasi das Scheibenmikrofon des Gondelmonitorings miniaturisiert für den Einsatz am Turm.

Mit dem Turm-Mikrofon bieten wir seit 2017 das erste solche Mikrofonsystem inklusive täglichem Testsignal an. Unser Mikrofon hat dank seiner hervorragenden Eigenschaften und dem einfachen und durchdachten Einbau als Vorlage für die technische Lösung einiger unserer Konkurrenten gedient. Wir sind darauf sehr stolz.

Technische Daten

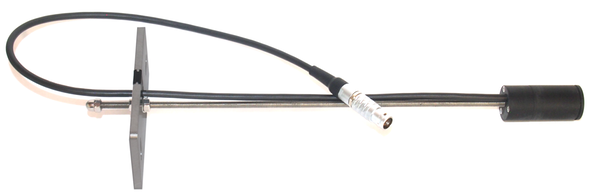

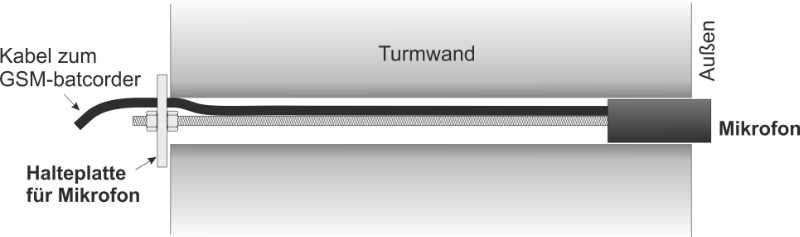

Das Turmmikrofon besteht aus einem Kunststoffzylinder (28 mm x 60 mm) und kann über eine Gewindestange an den Turmwand-Durchmesser angepasst werden. Es wird mittels einer Halteplatte innen am Turm befestigt. Maximal lässt es sich dazu um ca. 34 cm verändern. Zur Installation muss eine Bohrung mit Durchmesser 30mm im Turm vorhanden sein. Um Regenwasser am Eindringen in den Turm zu Hindern, kann die Bohrung im 10° Grad-Winkel abfallen. Das Turmmikrofon ist kompatibel mit dem GSM-batcorder.

Tipps zur Anwendung

Wir empfehlen die frühzeitige Absprache mit dem WEA-Hersteller. Ist in der Genehmigung die Auflage einer solchen Installation enthalten, dann sprechen Sie dies am besten noch vor Auslieferung der WEA mit dem Hersteller ab. So kann die nötige Bohrung beim Bau des Turms frühzeitig berücksichtigt werden. Nachträgliche Bohrungen sind immer aufwendig und teurer.

Mehr wertvolle Informationen zum Turmmikrofon hinsichtlich der Installation in verschiedene WEA-Typen und weitere Praxiserfahrungen unserer Kunden finden Sie im exklusiven Dokumentationsbereich von bcAdmin4. Zudem haben wir Ihnen Tipps zum Gondelmonitoring und Hinweise zum Einsatz im Rahmen der Windkraftplanung zusammengestellt.

Um das Mikro zu schützen, empfehlen wir die Ausrichtung entgegen der Hauptwetter-Richtung. Das bedeutet in der Regel eine Ausrichtung gegen Ost oder Südost. Auch ist das Mikro so vor den Verwirbelungen des Rotors besser geschützt.

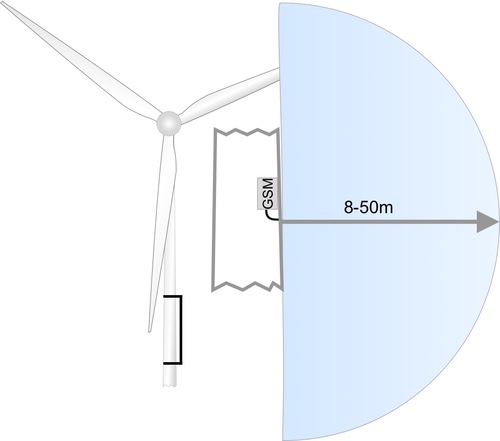

In Abhängigkeit der genauen Auflage und der Höhe des Mikrofons über Grund kann der Threshold und somit die Reichweite des batcorders angepasst werden. Bei einer recht Bodennahen-Installation (20-30m) bei WEA mit niedriger Nabenhöhe kann zum Beispiel durch Erniedrigung des Thresholds auf -30 dB oder -27 dB bei der anschließenden Auswertung – nicht während der Erfassung – der Anteil Bodennah-fliegender Tiere minimiert oder gar ausgeschlossen werden. Ist es einzig das Ziel solche Tiere aufzuzeichnen, die den Turm als Leitstruktur nutzen und so in den Rotorbereich fliegen, kann gegebenenfalls mit verringerter Empfindlichkeit während der Erfassung gearbeitet werden. Beachten Sie, dass dann immer das Erfassungsvolumen entsprechend schrumpft und leise Arten verpasst werden können. Daher sollte die Erfassung immer mit hoher Empfindlichkeit erfolgen und die Auswertung dann mit reduzierter Rufschwelle durchgeführt werden. So gehen keine Daten bereits im Feld verloren, sondern können später immer noch reduziert werden. Zudem erleichtert die Aufzeichnung mit den identischen Einstellungen der Gondelmessung die spätere Vergleichbarkeit beider Datensätze. Die Abbildung zeigt ein grobes Schema des Erfassungsvolumens des Turmmikros.

---
